ALIMENTATION EN RACK 19 POUCES 2U OU 3U

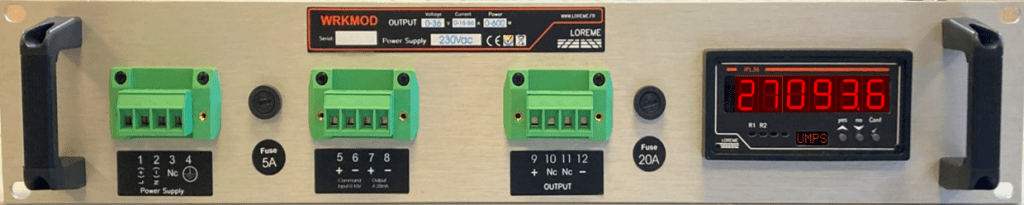

wrkmod

Téléchargements :

  • Manuel
  • declaration-UE-de-conformite-WRKMOD.pdf
  • Fichier supplémentaire 2
  • Fichier supplémentaire 3
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2
  • Manuel
  • declaration-UE-de-conformite-WRKMOD.pdf
  • Fichier supplémentaire 2
  • Fichier supplémentaire 3
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2

wrkmod

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

• Puissance jusqu’à 3000 watts rendement élevé jusqu’à 95%, faible ondulation résiduelle, Excellente régulation
• Puissance supérieure par mise en parallèle
• Conception modulaire en Rack 19 pouces 2U ou 3U
Large éventail de tensions d’entrées (Ac Monophasé, biphasé, triphasé ou Dc) 85….265Vac 180….550Vac ( 50Hz , 60Hz )
Large éventail de tensions de sorties fixe ou variable 5V , 12V , 15V , 24V , 48V , 72V ,,,,
• Protection – Courts circuits, Surcharge, Thermique

• Option
– Relais Watchdog,
– Diode de mise en parallèle
– Chargeur de batterie (limiteur de courant)
– Recopie analogique 0..10V / 4..20mA
(courant , puissance ou tension)
– Communication RS485 / Ethernet Modbus-TCP
• Isolation – 2500V
• Application: Bancs de test, photovoltaïque , pile à combustible , industrie
La série WRKmod est une gamme d’alimentation AC-DC , de convertisseurs DC-DC ainsi que
d’onduleur Dc- AC ou AC-AC de conception modulaire à haute densité et forte puissance.
Permettant de répondre à un très large éventail d’applications sur mesure.

ALIMENTATION AC-DC FORTE DENSITÉ

Téléchargements :

  • Manuel
  • Fichier supplémentaire 1
  • Fichier supplémentaire 2
  • declaration-UE-de-conformite-WRHD.pdf
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2
  • Manuel
  • Fichier supplémentaire 1
  • Fichier supplémentaire 2
  • declaration-UE-de-conformite-WRHD.pdf
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2

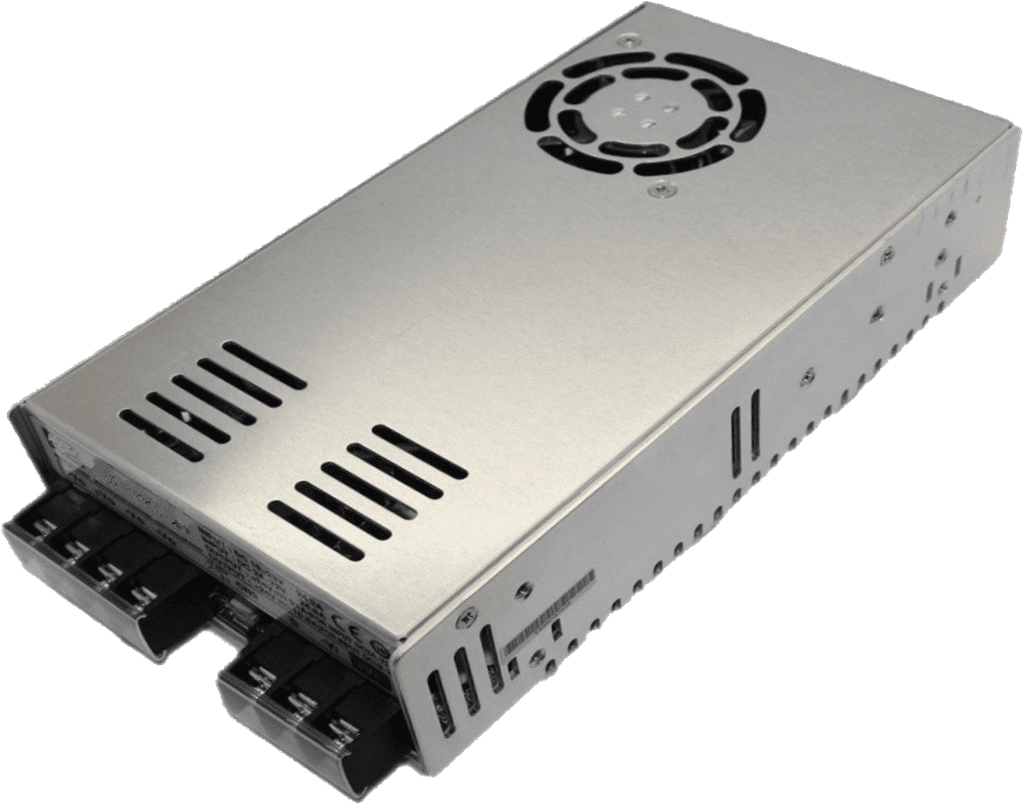

wrhd

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

• Puissance de 25 à 1000 watts
• Large éventail de tensions
entrées AC : 85Vac…530Vac
sorties : DC : 12Vdc….72Vdc
• Protection court-circuits, surcharge, thermique
• Rendement élevé jusqu’à 96%
• Isolation entrées / sorties 2500V
• Montage Mural , rail DIN , Rack
• Applications – Solaire, batterie, Piles à combustible
– Automatisme, énergie renouvelable
La série WRHD regroupe une très large gamme de convertisseurs à découpage blindés, dans un format compact permettant une haute densité de puissance.

CONVERTISSEUR DC-DC

Téléchargements :

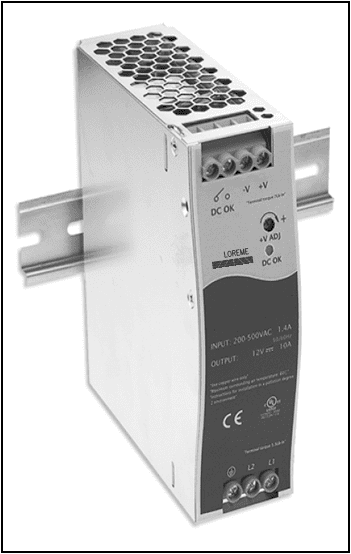

wrdin

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

• Large éventail de tensions d’entrées
17…34Vdc ; 34…67Vdc
• Sorties : 12V, 24V, 48V

• Puissance : 120W puissance crête 150% 5 secondes
• Protection totale
– courts circuits
– surcharge
– thermique

• Rendement élevé jusqu’à 93%
• Isolation entrée / sorties 2500V ou 4000Vac

La série WRDIN est une gamme complète de convertisseurs DC-DC sur rail DIN haute densité
à découpage assurant une alimentation isolée et stabilisée.

CONVERTISSEUR DC-DC

Téléchargements :

  • Manuel
  • declaration-UE-de-conformite-WRACD.pdf
  • Fichier supplémentaire 2
  • Fichier supplémentaire 3
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2
  • Manuel
  • declaration-UE-de-conformite-WRACD.pdf
  • Fichier supplémentaire 2
  • Fichier supplémentaire 3
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2

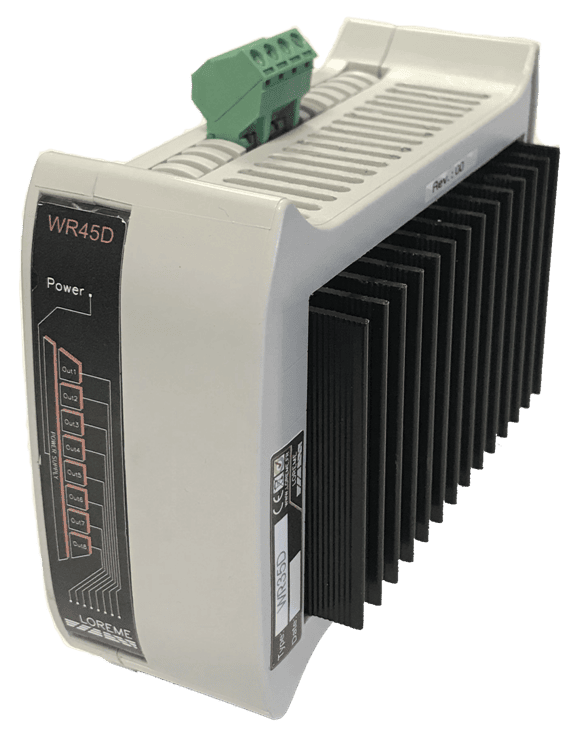

wrd

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

• Large éventail de tensions
• Entrées: 12V, 24V, 36V, 48V
• Sorties : 3.3V, 5V, 12V , 24V, 36V, 48V
• Puissance de 5 à 120 watts
• 1 à 8 sorties
• Protection
– courts circuits
– surcharge
– thermique
• Rendement élevé jusqu’à 92%

La série WR… est une gamme complète de convertisseurs DC-DC haute densité à découpage
offrant une très grande flexibilité et assurant une alimentation stabilisée et sécurisée.

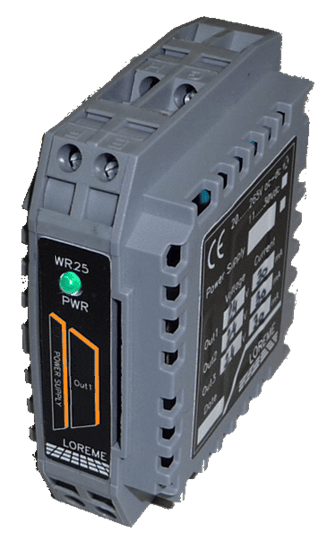

CONVERTISSEUR DC-DC ISOLÉE MINIATURE SUR RAIL DIN

Téléchargements :

  • Manuel
  • declaration-UE-de-conformite-wr25.pdf
  • Fichier supplémentaire 2
  • Fichier supplémentaire 3
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2
  • Manuel
  • declaration-UE-de-conformite-wr25.pdf
  • Fichier supplémentaire 2
  • Fichier supplémentaire 3
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2

wr25

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

• Entrée large plage 9…36Vdc ou 18….75Vdc
• Protection totale : court-circuits, surcharges et thermique ; filtre CEM haute performance intégré
• 1 sortie isolée à 1500Vdc jusqu’à 30 Watts 3.3V ,5V, 10V, 12V, 15V, 24V, 30V, 48V rendement jusqu’à 90%
• très faible encombrement, haute densité 62 x 63 x 23mm
• Applications : Isolation, protection CEM , adaptation de niveau

Le WR25 est un convertisseur DC-DC conçu pour les environnements industriels sévères, il assure une parfaite
séparation de la charge ( très faible capacité entrée / sortie) et incorpore des filtres CEM hautes performances,
il permet le découplage d’appareillage sensible et la suppression des boucles de masse.

ONDULEUR

Téléchargements :

  • Manuel
  • declaration-UE-de-conformite-WR200.pdf
  • Fichier supplémentaire 2
  • Fichier supplémentaire 3
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2
  • Manuel
  • declaration-UE-de-conformite-WR200.pdf
  • Fichier supplémentaire 2
  • Fichier supplémentaire 3
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2

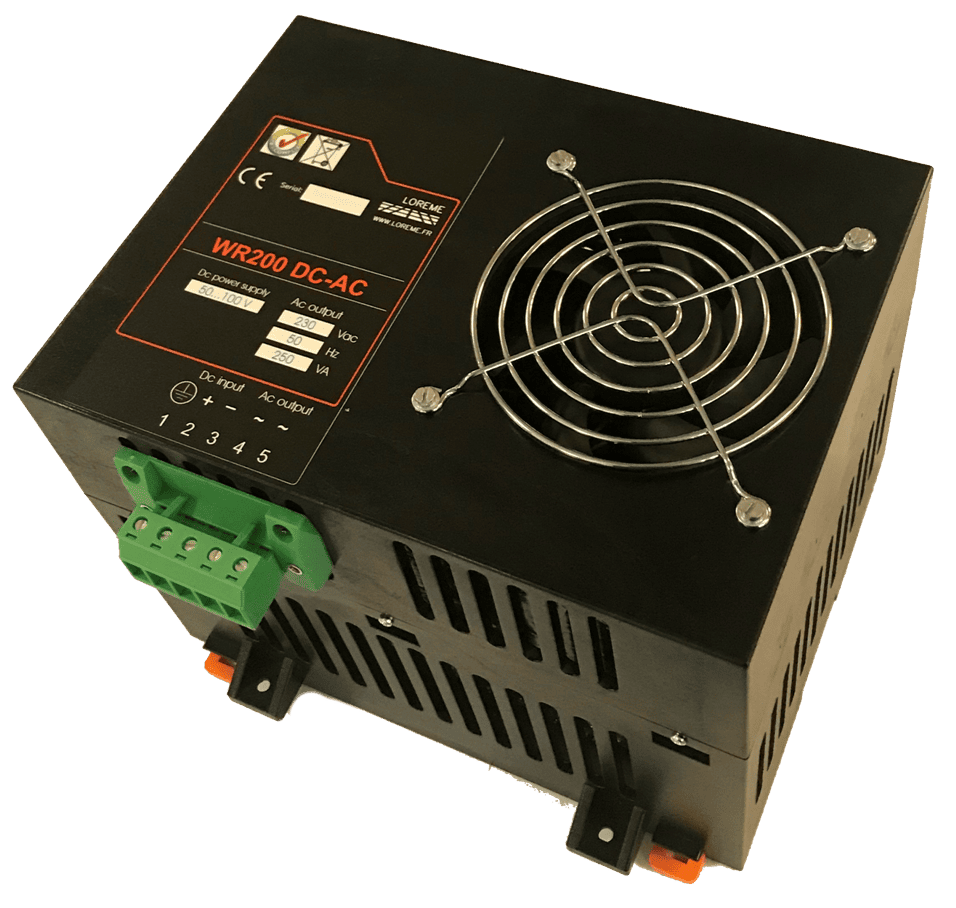

wr200

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

• Entrée continu nominale 12Vdc, 24Vdc, 48Vdc, 72Vdc,…
• Sortie Sinus 50 Hz / 60Hz +/-0.2Hz 200 / 220 / 230 / 240Vac
Puissance nominale jusqu’à 400VA
Tenue en surcharge jusqu’à 600VA
• Montage Rail DIN ou en saillie refroidissement par ventilation ou convection naturelle
• Haut Rendement , > 86% typique, très faible consommation a vide
• Isolation entrée / sortie 4000 Vac
Le WR200-Dc-AC est un convertisseur sortie sinus permettant de fournir une tension alternative locale a partir
d’une batterie ou d’un réseau continu. il incorpore une régulation en amont assurant une tension alternative de
sortie régulée et protégée.

ONDULEUR RAIL DIN

Téléchargements :

  • Manuel
  • declaration-UE-de-conformite-WR140.pdf
  • Fichier supplémentaire 2
  • Fichier supplémentaire 3
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2
  • Manuel
  • declaration-UE-de-conformite-WR140.pdf
  • Fichier supplémentaire 2
  • Fichier supplémentaire 3
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2

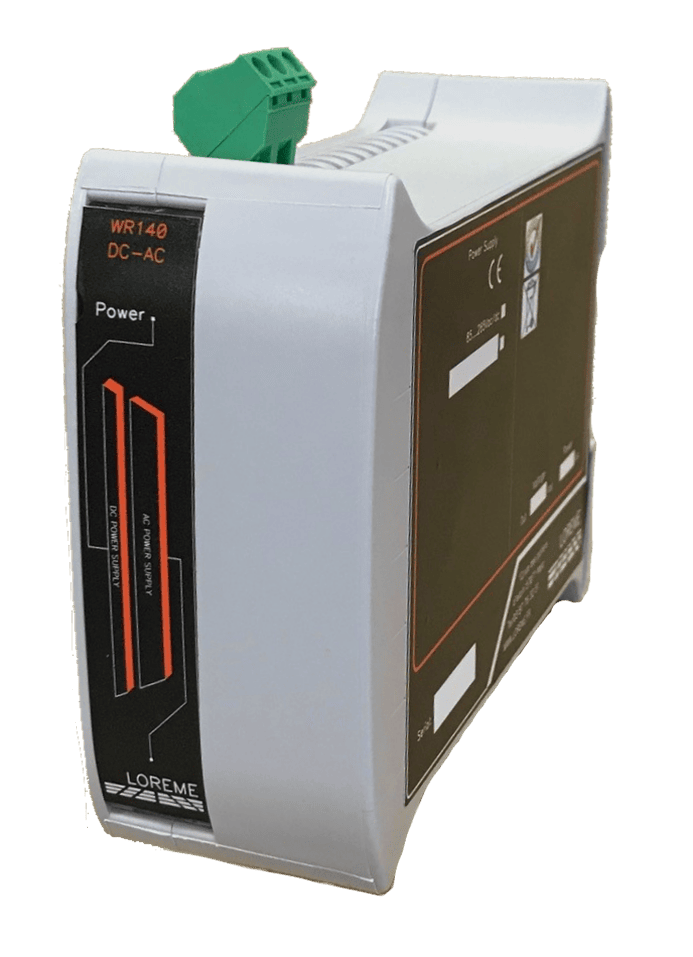

wr140

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

• Entrée continu large plage
Entrée 12Vdc nominal (9Vdc….18Vdc )
Entrée 24Vdc nominal (18Vdc….36Vdc)
Entrée 48Vdc nominal (36Vdc….75Vdc)

• Sortie 230Vac , quasi sinus puissance 8VA 50 Hz ou 60Hz
• Protection court-circuits ,surcharges , thermique
• Double isolation entrée / sortie 4000 Vac
• Montage Rail DIN, refroidissement par convection naturelle

Le WR140 est un convertisseur continu alternatif quasi sinus à double isolation permettant d’alimenter
différents appareils a partir d’une tension continu. il incorpore une régulation en amont assurant une tension
alternative de sortie régulée et protégée.

PARASURTENSEUR SUR RAIL DIN

Téléchargements :

  • Manuel
  • declaration-UE-de-conformite-pfl25.pdf
  • Fichier supplémentaire 2
  • Fichier supplémentaire 3
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2
  • Manuel
  • declaration-UE-de-conformite-pfl25.pdf
  • Fichier supplémentaire 2
  • Fichier supplémentaire 3
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2

pfl25

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

Suppresseur de tension de choc transitoire

• PFL25-MOV parafoudre pour ligne d’alimentation Ac / Dc
Absorption des tensions de choc de foudre et surtension
Protection des lignes d’alimentations en Alternatif et continu
Suivant EN 61000-4-5 ondes de choc

• PFL25-TVS écrêteur, parasurtenseur
Limitation de tension transitoire
Protection des lignes analogiques : PT100 , 4..20mA , …
Protection des lignes de communication : RS485 , RS232 ,….
Protection de capteurs distant
Suivant 61000-4-4 transitoires électriques rapides en salve

• Améliore la fiabilité et la disponibilité des systèmes (convertisseur DC/DC , alimentation , instrumentation)

• Applications poste haute tension, variateurs de vitesse
Le PFL25 protège des risques d’endommagement ou de destruction des appareils électroniques provoqué par
Les surtensions, il fonctionne comme un écrêteur de tension en absorbant l’onde de choc électrique

INVERSEUR MONOPHASÉ

Téléchargements :

  • Manuel
  • declaration-UE-de-conformite-MRL2.pdf
  • Fichier supplémentaire 2
  • Fichier supplémentaire 3
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2
  • Manuel
  • declaration-UE-de-conformite-MRL2.pdf
  • Fichier supplémentaire 2
  • Fichier supplémentaire 3
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2

mrl2

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

• Permet le couplage de deux réseau en alternatif
– Accroit la disponibilité des installations
– Améliore la sécurité des circuits
– Sans coupure < 10ms
– Signale la défaillance d’une des alimentations , Relais de contrôle intégré
– Très faible chute de tension < 0.2V
– Pour charge de 6 A Maxi 16 A pointe
– Protection CEM incorporée (varistance)

• Application
– Système secouru
– Installation nécessitant un haut niveau de disponibilité

Ce module permet de fournir une protection efficace contre les défaillances d’alimentations AC.
Grâce au découplage de deux alimentations, la défaillance de l’une d’elle reste sans impact sur la sortie,
l’autre prenant automatiquement sa fonction sans interruption de service.
Le module de redondance surveille de façon permanente les deux alimentations, et fourni un signal d’alarme
par le biais d’un contact si une défaillance est détecté (perte de redondance).

UNITÉ REDONDANTE

Téléchargements :

mpa_x

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

• Permet le couplage parallèle de 2 ou 3 alimentations
Accroit la disponibilité et la sécurité les installations
Permet le changement d’une alimentation sans arrêt
MPA3 : 20A nominal, maxi 30A ( convection naturelle )
MPA3-3 : Version 3 entrées maxi 30A
MPAD : Version 2 circuits anode et cathode commune
MPA4 : 40A nominal , maxi 50A ( version ventilée )
MPA5 : 80A nominal , maxi 100A ( version ventilée )
MPA6 : 200A nominal , maxi 250A ( version ventilée )
Option Relais de contrôle
• Montage sur rail DIN ou mural
• Application : système secouru ou installation nécessitant un haut niveau de disponibilité
Permet de fournir une protection efficace contre les défaillances d’alimentations.
Grâce au découplage de deux alimentations, la défaillance de l’une d’elle reste sans impact sur la sortie,
l’autre prenant automatiquement sa fonction sans interruption de service.
Le module de redondance surveille de façon permanente les deux alimentations, et fourni un signal d’alarme
par le biais d’un contact si une défaillance est détecté.

Showing Slide 1 of 11
