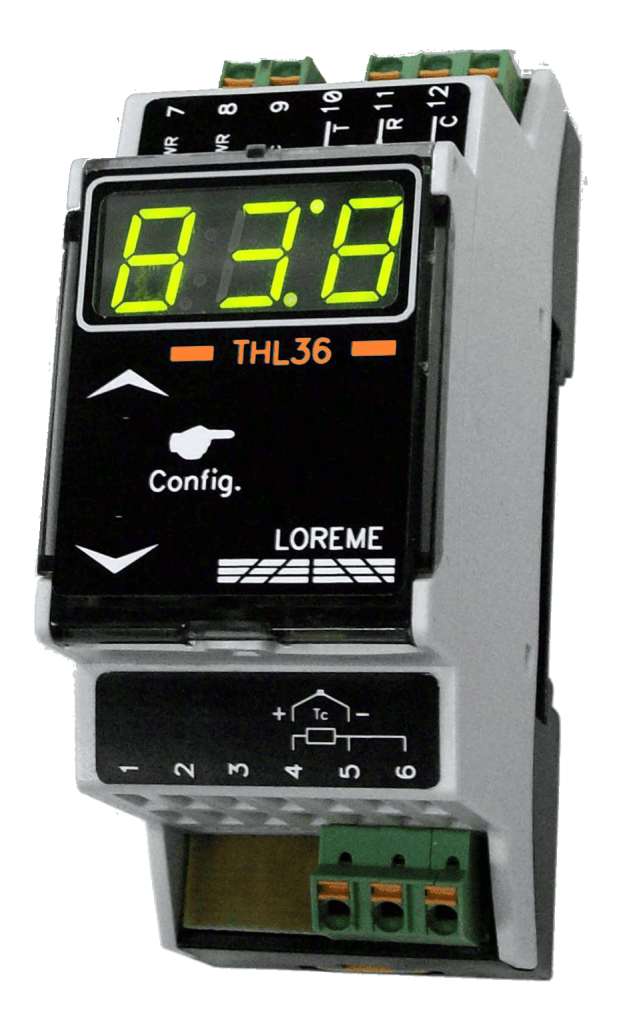

RELAIS À SEUIL DE TEMPÉRATURE PT100 ET THERMOCOUPLE

Téléchargements :

thl36

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

Thermostat électronique
• Utilisable en mode chauffe et refroidissement
Application : relais de protection , thermostat, relais à seuil,…..
• Entrée température PT100 -3 fils / Thermocouples J,K,T
• Entièrement configurable en façade Par bouton poussoir sous la face pivotante
• Sortie relais inverseur libre de potentiel Pouvoir de coupure 10A
• Affichage mesure 1000 pts à Led
• Montage Rail DIN
• Option conformité à EN 14597 Dispositifs de régulation et de limitation de température pour les systèmes générateurs de chaleur
• Option SIL2 selon IEC 61508
Le THL36 est un thermostat numérique compact d’armoire , destiné aux régulations simples de température ,
ou à la protection et la mise en sécurité de système plus complexe. L’entrée de mesure traite indifféremment
les sondes à résistance ou les thermocouples.

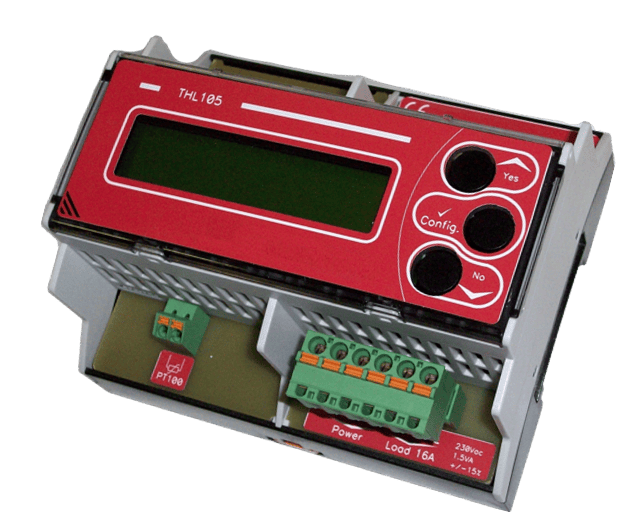

THERMOSTAT RÉGULATEUR POUR CÂBLE ET RUBAN CHAUFFANT

Téléchargements :

thl105

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

• Affichage de la température LCD 2 lignes de 16 caractères
(température , consigne , état de sortie)
• Entrée température Pt100 – 2 fils (-50°C ……+ 250°C)
• Entièrement configurable Par bouton poussoir
• Pouvoir de coupure 16A résistif
• Montage en boitier étanche IP66 Couvercle transparent
Le THL105 est un thermostat compact, de terrain, destiné à la régulation des câbles et rubans chauffants ,
permettant la commande de charge résistive jusqu’à 3.5 Kilowatts. La régulation numérique permet d’allier
précision et facilité de réglage. La température et la consigne sont affichées sur un large afficheur LCD

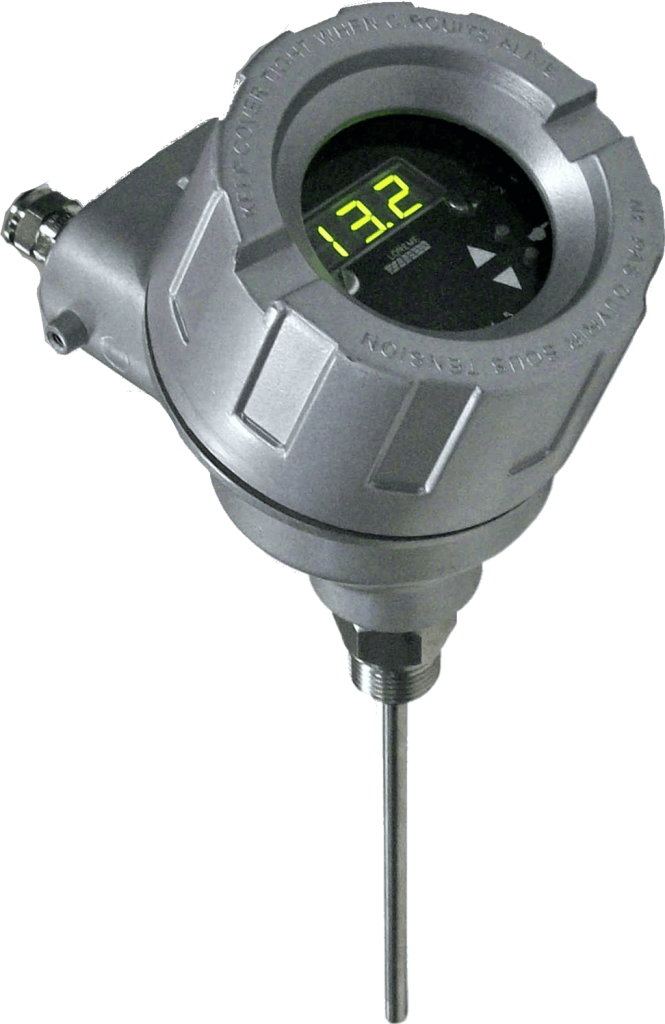

THERMOSTAT ÉLECTRONIQUE DE TERRAIN AVEC AFFICHEUR LOCAL

Téléchargements :

thl101

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

• Affichage mesure 3 digits à Led verte
• Entrée température PT100 montage 2 / 3 fils
• Réglage des seuils en façade Par bouton poussoir
• Deux sorties relais
• THL101 : Boitier aluminium
• THL101i: Version boitier inox 316
• THL101ADF: Version ATEX antidéflagrante
• Montage sur canne pyrométrique ou sur tube support

Le THL101 est un Thermostat – indicateur de terrain, destinés au contrôle de la température pour la gestion ou
la protection de process industriels. Il est réalisé dans un boîtier résistant aux environnements sévères (>IP 65)

RELAIS À SEUIL DE CONTROL DE NIVEAU D’EAU

rnl35l

Téléchargements :

snl - rnl35l

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

Pour sondes de Niveau Résistives Type : SNL
• Sonde multi niveaux pour liquides conducteurs.
Entièrement statique Jusqu’à 5 niveaux (électrodes ajustables en longueur.)
Pression maximum 6 bars.
Température pointe 150°C (version HT)
Etanche IP 66 sortie câble ou tête de raccordement electrodes gainé téflon avec extrémité Inox 316L

• Application
Contrôle ou régulation de niveau
Pour cuve , réservoirs ou canal ….
Contrôle de présence/absence de fluide
(détection de fuite, de tuyauterie vide, commande de pompes).

sonde de niveau résistive, basé sur la variation de résistances électriques provoquée par la présence de fluide
entre deux électrodes. Cette résistance est transformée en un signal tout ou rien grâce à un relais de niveau.

La sonde fonctionne selon le principe de conductivité entre une électrode
commune et une ou plusieurs électrodes de niveau de commutation. La
présence d’un liquide est détecté par variation de résistance au contact
de l’électrode.

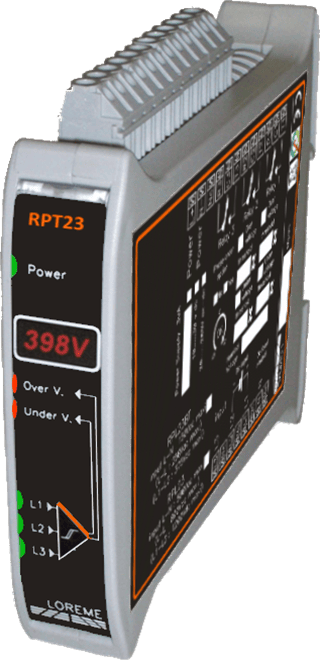

RELAIS DE PRÉSENCE TENSION

Téléchargements :

rpt23

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

Compatible diviseur capacitif, transformateur, pont résistif AC + DC
• Surveillance de tension alternative et continu Mesure TRMS : 10 ……600Vac , 1200Vdc (1600Vdc)
Seuil présence tension et seuil absence tension pour réseau Monophasé ou Triphasé ou continu
• Mesure Directe ou diviseur capacitif ou transformateur Forte impédance d’entrée
compatible avec les indicateurs néons en sortie de diviseur capacitif
• Affichage tension et défaut pour diagnostique rapide
• Configuration Bouton poussoir sous la face avant pivotante
• Alimentation: Universelle 20….265Vac-dc ou 100….400Vac-dc
• Option SIL2 selon IEC 61508

Le relais RPT23 associé, par exemple à un diviseur capacitif, contrôle la présence ou l’absence de tension
alternative sur un réseau moyenne ou haute tension. Il peut être utilisé pour la signalisation du changement d’état d’un réseau.

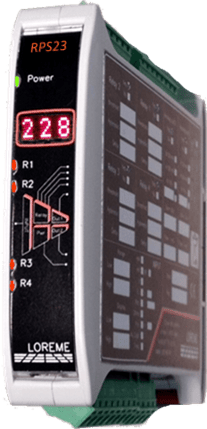

RELAIS DE PROTECTION THERMIQUE ET DE SURINTENSITÉ

Téléchargements :

rps23

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

• Tout type de courbes de protections à Temps constant ,à temps inverse à temps très inverse ou extrêmement inverse…
• 1 , 2 , 3 ou 4 sorties relais
• Affichage mesure (10 000 pts) programmation en face avant
• 1 ou 2 sorties analogiques isolées option fonction convertisseur de mesure
• Alimentation Universelle
• Option SIL2 selon IEC 61508

Le RPS23 est un relais de protection thermique universel pour courant continu , associé à un shunt standard
(fourni en option) il permet de mesurer n’importe quelle intensité . Tout les coefficients de protection sont
librement ajustables par l’utilisateur, permettant de répondre à tous les types de charges. En option le RPS23
peut être doté d’une ou deux sorties analogiques isolées pour réaliser la fonction de convertisseur de mesure.

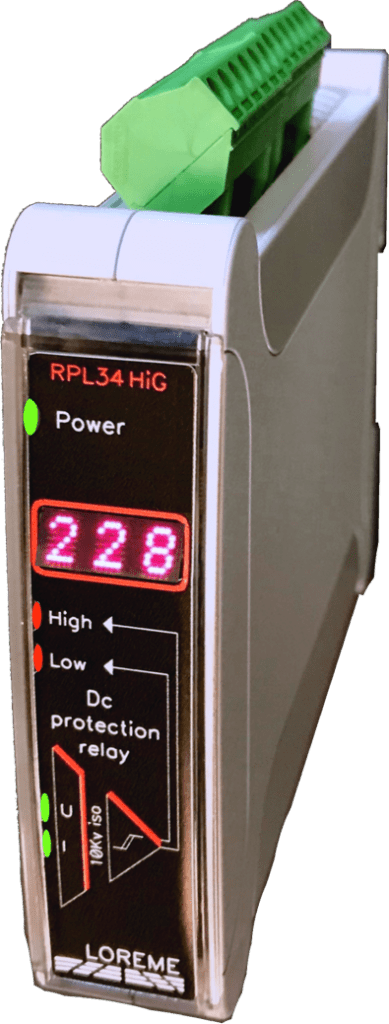

RELAIS DE PROTECTION POUR TENSION ET COURANT CONTINU

rpl34hig

Téléchargements :

rpl34hig

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

• Surveillance de tension, courant et puissance
mesure de tension : +/-1500 Vdc maxi
mesure de courant : +/-150 mVdc maxi pour shunt externe
Calcul de puissance consommé ou généré
• 3 relais d’alarme configurable : Sous-tension, surtension, surintensité, sous intensité Dépassement de puissance, sous charge, …..
• Isolation 10 kVdc , ligne de fuite interne 10 mm
• Affichage Mesures et défauts
• Configuration bouton poussoir sous la face avant pivotante
• Alimentation Universelle 20….265 Vac-dc
• Option SIL2 selon IEC 61508

Le relais RPL34Hig permet de réaliser la surveillance d’installations nécessitant un très haut niveau d’isolation,
dans le domaine du ferroviaire, du photovoltaïque ou des machines a courant continu.

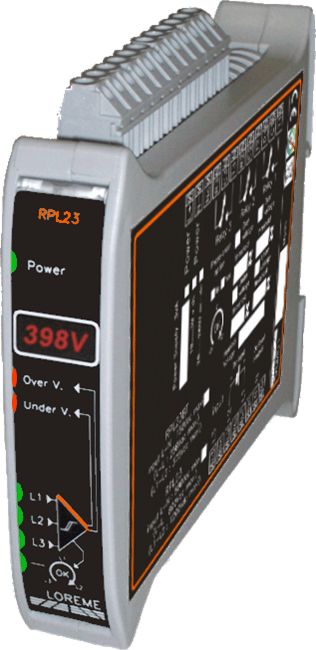

RELAIS DE PROTECTION POUR TENSION ALTERNATIVE ET CONTINU

Téléchargements :

rpl23

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

Relais de contrôle de phase et de fréquence
• Surveillance de tension Dc et Ac et de fréquence (5Hz…50Hz…60Hz…70Hz – 400Hz)
Mesure TRMS (efficace vrai AC+DC)
Contrôle: Sous tension , surtension, asymétrie et manque phase Sous fréquence , Sur fréquence
pour réseau Monophasé ou Triphasé ou tension continu compatible variateur de vitesse (filtre MLI incorporé)
• Contrôle d’ordre de phases (option)
• RPL23uC : Relais de détection de micro coupures
• RPL23peak : Relais de détection de tension crête
• RPL23Ho : Relais de protection de tension Homopolaire
• RPL23F : Relais de contrôle de fréquence jusqu’a 400Hz
• Afficheur tension et défaut pour diagnostique rapide
• Configuration par Bouton poussoir sous la face avant pivotante
• Alimentation auxiliaire Universelle 20….265Vac-dc ou 100….400Vac-dc
• Option SIL2 selon IEC 61508

Le relais de surveillance de réseaux RPL23 permet une protection maximale des machines et installations,
et permet de détecter les défauts de réseaux et de tension afin d’éviter toutes conséquences majeures.

RELAIS DE PROTECTION DE BATTERIE

Téléchargements :

rpb45

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

Relais de control d’intensité de charge et décharge
• Protection de batterie bidirectionnelle Contrôle du courant de charge Contrôle du courant débité
• 3 sorties relais
• Affichage mesure (10 000 pts) programmation en face avant
• Sortie analogique isolée (fonction recopie de mesure)
• Connectique débrochable
• Alimentation Universelle
Le RPB45S est un relais de protection de batteries universel , associé à un shunt ,il permet de mesurer
n’importe quelle intensité . Les seuils et temporisations de protection sont librement ajustables pour chaque
direction de courant (charge et décharge), permettant de couvrir tous les types de batteries.
le RPB45S est doté d’une sortie analogique isolée permettant la recopie de la mesure du courant.

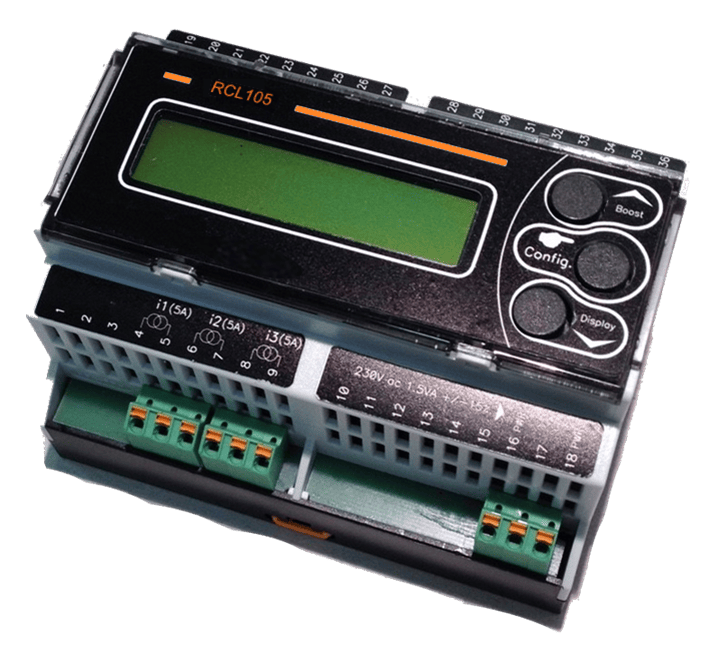

RELAIS DE PROTECTION À SEUIL POUR RÉSEAUX TRIPHASÉS

Téléchargements :

  • manuel-RCL105-fr.pdf
  • declaration-UE-de-conformite-rcl105.pdf
  • Fichier supplémentaire 2
  • Fichier supplémentaire 3
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2

rcl105

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

• 3 entrées Courant jusqu’à 100A Réseau Triphasé ou 3 réseaux monophasés
• Transformateur de courant ouvrant Sortie 333mV
• 3 sorties relais Surveillance de chaque phase
• Face avant LCD 2 lignes de 16 caractères Affichage des trois courants réglage des seuils
• Utilisable comme 3 relais Monophasé isolés

Le RCL105 est un relais de mesure d’intensité triphasé, permettant la surveillance et la protection de charges
déséquilibrées en contrôlant le courant dans chaque phase.
L’ afficheur LCD permet le réglage précis des seuils et le contrôle rapide des intensités
