GENERATEUR DE CONSIGNE DE TABLEAU

Téléchargements :

gal

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

Ces générateurs de consigne fournissent un signal analogique ( 0 … 4 … 20mA ou 0 … 1 … 5 … 10V),
permettant le pilotage manuel d’une machine ou d’une installation. Certaine version permettent le passage
d’une consigne externe (fourni par un automate par exemple) à la consigne locale.
Suivant les modèles la consigne locale peut être réglée par potentiomètre (mono-tour ou multi-tour) ou par
boutons poussoirs.
Le GAL48BP et le GAL96D permettent simultanément la génération d’une consigne et l’affichage d’une mesure
analogique d’entrée (par exemple une mesure lié au retour d’une consigne générée)
Certaine version sont équipé de fonction soft start, limitation de vitesse de monté, consigne de démarrage prédéterminée ou limitation de consigne. On retrouve également des versions multi-consignes commutables ou préréglées.

TRANSMETTEUR DE TEMPÉRATURE AUTONOME SANS FILS PAR RADIO

eml120 rml120

Téléchargements :

  • manuel-eml120-rml120-fr.pdf
  • Fichier supplémentaire 1
  • Fichier supplémentaire 2
  • Fichier supplémentaire 3
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2
  • manuel-eml120-rml120-fr.pdf
  • Fichier supplémentaire 1
  • Fichier supplémentaire 2
  • Fichier supplémentaire 3
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2

eml120-rml120

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

• EML120 :
– émetteur HF
– 1 à 16 entrées thermocouples
– 1 à 16 entrées 0..4…20mA
– autonome (alimenté par piles)
– portée 200 mètres en champ libre
– cadence d’émission programmable

• RML120 :
– Récepteur HF
– jusqu’à 16 sorties analogiques 0…4….20 mA
– Montage sur rail DIN
• Applications : – Fours tournant, – stations d’épuration
L’ensemble émetteur récepteur EML120 / RML120 permet de transmettre des mesures de température par voie
hertzienne dans les applications sans source d’énergie auxiliaire , le réglage de la cadence d’émission permet
suivant les applications de privilégier soit le temps de réponse soit l’autonomie.

DIVISEUR DE FREQUENCE

Téléchargements :

  • Manuel
  • Fichier supplémentaire 1
  • Fichier supplémentaire 2
  • Fichier supplémentaire 3
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2
  • Manuel
  • Fichier supplémentaire 1
  • Fichier supplémentaire 2
  • Fichier supplémentaire 3
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2

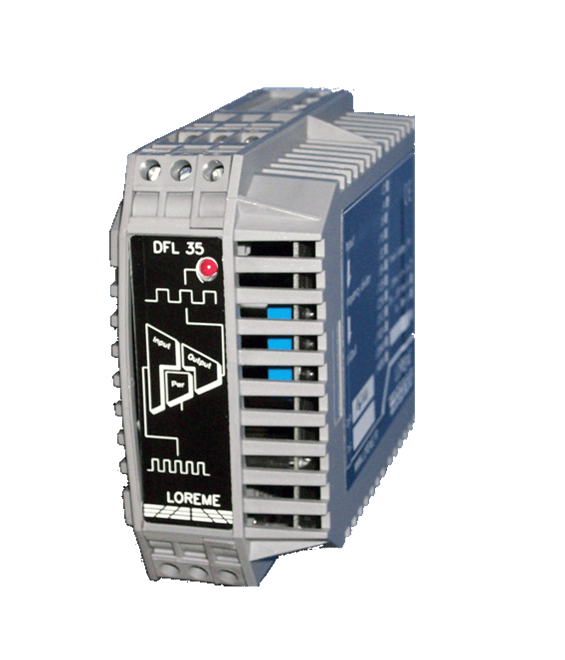

dfl35

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

• Entrée tension ou contact sec
• Facteur de division commutable division par 2 jusqu’à 4096
• Contact de sortie isolé et libre de potentiel Fréquence de sortie 250 Hz maxi
• Isolation galvanique
• Application
Adaptation de fréquence d’acquisition,
comptage, débit, vitesse, distribution d’impulsion,
remise en forme de signal,
adaptation de niveau ………
• Tout type d’alimentation Ac ou Dc de 5Vdc à 400Vac
Le diviseur de fréquence DFL35 permet d’abaisser la fréquence issue de compteur, débitmètre, ou autre source
d’impulsion et de permettre ainsi leur acquisition sur des systèmes ou compteurs plus lents, limités en
fréquence de mesure.

MODULE DE CONTRÔLE DE LIGNE DÉTECTEUR DE CONTINUITÉ SIL2 / SIL3

Téléchargements :

dcl105-8

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

• Monitoring de 8 lignes simultanées
1 Led verte par voie «  » ligne ok, charge présente » »
1 Led rouge par voie «  » ligne coupée, charge absente » »
1 Switch d’inhibition par voie
1 sortie Relais de synthèse / watchdog

• Contrôle sous tension et hors tension par injection d’un courant de contrôle permanent (0.3mA)
large plage de charge admissible (de 10 mA à 2A)

• Technologie Analogique permettant d’accroitre la sureté fonctionnelle
• Niveau de sécurité fonctionnelle: SIL2 / SIL3 selon IEC 61508

• Applications
Monitoring de charge pour les organes de sécurité (sirène, klaxon, flash, gyrophare)
contrôle de continuité pour les voyants de signalisation
Le DCL105-8 est un module de monitoring, permettant d’assurer la présence des charges en bout de ligne, par injection
d’un courant de surveillance. Les Led de contrôle en face avant permettent un diagnostique rapide de l’installation et de
l’identification d’une éventuelle voie en défaut.
Un relais de synthèse permet la retransmission à distance de l’état des sorties et un contrôle fonctionnel du module.
Utilisation :
Le module DCL105-8 s’insère directement entre une interface relais existante et les charge à commander (sirène, voyant, klaxon, …)

COMMUTATEUR POUR THERMOCOUPLE , PT100 , MA

com48 com96

Téléchargements :

  • Manuel
  • Fichier supplémentaire 1
  • Fichier supplémentaire 2
  • Fichier supplémentaire 3
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2
  • Manuel
  • Fichier supplémentaire 1
  • Fichier supplémentaire 2
  • Fichier supplémentaire 3
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2

com48-com96

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

– Commutateur passif aveugle
– Format 96 x 48 mm ou 96 x 96mm
– Jusqu’à 24 positions
– Pour signaux analogique ou digitaux

• COM96A affichage 10000 points
• COM96A/S option sortie analogique (4-20mA ; 0-10V)
• COM192 switch a fermeture momentanées
• SEL105 sélecteur d’entrée par commande logique

• Grande adaptabilité
– Commutation d’une large gamme de signaux – mV , mA , Volt , PT100 , thermocouples , ……

• Excellente fiabilité
– Commutateurs dorés a faible résistance
– très faible fem thermique

Gamme de commutateurs permettent la commutation
de signaux process ou température, avec ou sans
traitement et conversion de mesure.

CENTRALE D’ACQUISITION POUR SONDE DE TEMPÉRATURE SILO À CAPTEUR NUMÉRIQUE

Téléchargements :

  • manuel-CML36N-fr.pdf
  • declaration-UE-de-conformite-CML36N.pdf
  • Fichier supplémentaire 2
  • Fichier supplémentaire 3
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2

cml36n

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

• 46 mesures de température par Module
Capteur numérique 2 ou 3 fils
Elément de mesure de type DS18B20 détection automatique des capteurs dans la sonde
• Bus d’alimentation et de communication Incorporé au rail DIN
Interconnexion de 32 modules par bus
• 1 Liaison Ethernet Modbus TCP
pour l’ensemble du Bus soit 1472 points de mesures
Serveur Web embarqué

• ATEX poussière zone 21 et 22 :
Mise en coffret, ensemble certifié: II 2 D Ex tb IIIC T80°C Db
• Solution ouverte :
compatibilité complète avec les capteurs silo numérique: AMi et OPi (2 et 3 fils)
remplace avantageusement ces solutions : le défaut d’un capteur ne provoque pas
la perte de plusieurs sondes (séparation des bus capteurs)
évolutif : introduction de nouveau type de capteurs numériques par mise a jour du produit.
Le CML36N est une centrale de mesure interconnectable en bus, permettant la mesure de température par
l’intermédiaire de sonde silo de type numérique. Un bus peut concentrer 32 sondes silo de 46 éléments de
mesure sur la liaison Ethernet,

CENTRALE DE MESURE POUR CAPTEURS DE TEMPÉRATURE SILO MULTIPLEXÉS

Téléchargements :

  • manuel-CML36mux-fr.pdf
  • Fichier supplémentaire 1
  • Fichier supplémentaire 2
  • Fichier supplémentaire 3
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2
  • manuel-CML36mux-fr.pdf
  • Fichier supplémentaire 1
  • Fichier supplémentaire 2
  • Fichier supplémentaire 3
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2

cml36mux

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

• 16 sondes de température silo par centrale
Entrée thermistance CTN
Jusqu’a 224 points de mesure (16 sondes, 14 points)

• Liaison Ethernet Modbus-TCP
Serveur Web embarqué

• ATEX poussière zone 21 et 22 :
Mise en coffret ensemble certifié II 2 D Ex tb IIIC T80°C Db

• Application :Mise a niveau pour système de silothermométrie multiplexée existant

• Compatibilité complète avec tout les capteurs silo:
Chopin, Serdia, Tripette et Renaud,
JUMO, AMI, Foss, SERA, Pfeuffer, Isisafe.
remplace avantageusement ces solutions, Avec détection des diodes défaillantes.

• Evolutif
– Introduction de nouvelles courbes
de capteurs par mise a jour du produit.
– Caractérisation d’éléments de mesures
sur demande (relevé de courbe)
Le CML36MUX associé au MUX36 forme une centrale de mesure de température permettant de Mesurer jusqu’à
16 sondes silo de 14 points de mesures sur une seule liaison Ethernet (protocole Modbus TCP) l’ensemble est
conçu pour mesurer les sondes multiplexées ( commutation des communs, point de mesure en parallèle)

CENTRALE DE MESURE POUR SONDE DE TEMPÉRATURE SILO

Téléchargements :

cml36

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

• 14 mesures de température par Module
Sondes platines PT1000 , Thermistance CTN

• Bus d’alimentation et de communication Incorporé au rail DIN Interconnexion de 32 modules

• 1 Liaison Ethernet Modbus TCP
pour l’ensemble du Bus
soit 448 points de mesures
Serveur Web embarqué

• ATEX poussière zone 21 et 22 :
Mise en coffret, ensemble certifié: II 2 D Ex tb IIIC T80°C Db

• Application :
Silothermométrie , Interface d’acquisition pour automate

• Compatibilité complète
avec tout les capteurs silo: Chopin, Serdia, Tripette et Renaud, JUMO, AMI, Foss,
Pfeuffer…. remplace avantageusement ces solutions : pas de multiplexage,
pas de réglage, détection et compensation automatique des capteurs

• Evolutif introduction de nouvelles courbes de capteurs par mise a jour du produit.
Caractérisation d’éléments de mesures sur demande (relevé de courbe)

Le CML36 est une centrale de mesure de température compacte permettant de concentrer jusqu’à 32 modules
de 14 voies sur une seule liaison Ethernet (protocole Modbus TCP)

CHARGEUR DE BATTERIE COMMUNICANT AVEC LIAISON ETHERNET

Téléchargements :

  • manuel-CHL70-fr.pdf
  • declaration-UE-de-conformite-CHL70.pdf
  • Fichier supplémentaire 2
  • Fichier supplémentaire 3
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2

chl70

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

Pour batterie Lithium, Nimh, ou Nicd

• Chargeur de Batterie pour banc de charge automatisé
Consigne de courant de charge programmable
Tension de compliance programmable
mesure de la tension de batterie
mesure du courant de charge
régulation permanente du courant de consigne
Circuit de protection en sur tension ou court-circuit
Relais de déconnection de la batterie
Relais de report de batterie sur circuit externe

• Liaison Ethernet Modbus TCP Serveur Web embarqué

• Bus de communication interne Incorporé au rail DIN
15 chargeurs maximum par bus

• Application :
Chargeur intelligent automatisé
Le CHL70 est un chargeur de batterie, communicant par l’intermédiaire d’un module de tête Ethernet TEH37,
permettant la mise en réseau de 15 chargeurs sur une seule liaison Ethernet (protocole Modbus-TCP)
par l’intermédiaire du Bus interne. La communication permet le contrôle du courant et de la durée de charge,
ainsi que la tension de batterie, en faisant un outil idéal pour la réalisation de banc de charge automatisé.

CHARGEUR DE BATTERIE COMMUNICANT AVEC LIAISON ETHERNET

Téléchargements :

  • manuel-CHL36-fr.pdf
  • Fichier supplémentaire 1
  • Fichier supplémentaire 2
  • Fichier supplémentaire 3
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2
  • manuel-CHL36-fr.pdf
  • Fichier supplémentaire 1
  • Fichier supplémentaire 2
  • Fichier supplémentaire 3
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2

chl36

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

Pour batterie Lithium, Nimh, ou Nicd
TYPE : CHL36
• Chargeur de Batterie pour banc de charge automatisé
Consigne de courant de charge programmable
mesure de la tension de batterie
mesure du courant de charge
régulation permanente du courant de consigne
Circuit de protection en sur tension ou court-circuit
Relais de déconnection de la batterie
Relais de report de batterie sur circuit externe

• Liaison Ethernet Modbus TCP
Serveur Web embarqué

• Bus de communication interne
Incorporé au rail DIN
32 chargeurs maximum par bus

• Application :
Chargeur intelligent automatisé
Le CHL36 est un chargeur de batterie compact, communicant par l’intermédiaire d’un module de tête Ethernet
TEH36, permettant la mise en réseau de 32 chargeurs sur une seule liaison Ethernet (protocole Modbus-TCP)
par l’intermédiaire du Bus interne. La communication permet le contrôle du courant et de la durée de charge,
ainsi que la tension de batterie, en faisant un outil idéal pour la réalisation de banc de charge automatisé.
