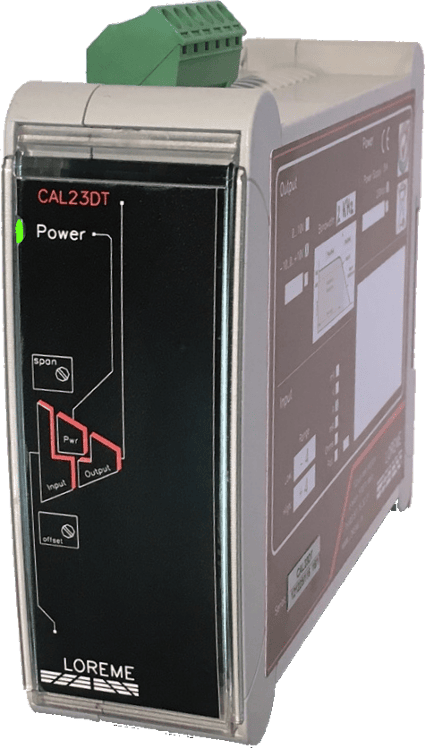

CAPTEUR DE TENSION, ISOLATEUR GALVANIQUE RAPIDE

Téléchargements :

cal23dt-hv

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

• Entrée tension ou courant :
0..50mV (+/-50mV) à 0…3000V ( +/- 3000V)
0…1mA ( +/- 1mA) à 0…10A (+/- 10A)
• Haute isolation galvanique rigidité diélectrique 5KVac / 7KVdc
• Sortie tension 0..10V (+/- 10V)
• Signaux rapides bande passante jusqu’à 30Khz
• Applications: Energie , ferroviaire

Le CAL23DT-HV est un transmetteur destiné à la mesure de tension ou de courant sur des équipements
pouvant être portés à des potentiels élevés (distribution d’énergie, ferroviaire, transformateurs , moteurs ,
alternateurs ,……). nécessitant une sécurité maximum.

Amplificateur d’isolement permettant une séparation galvanique de protection pour les mesures à forte tension de mode commun.
Ces appareils sont conçus pour la surveillance de systèmes électriques qui fonctionnent avec des tensions jusqu’à 1000 Vcc

DUPLICATEUR ISOLATEUR DE BOUCLE DE COURANT 4-20MA SIL3 / SIL2

Téléchargements :

cal23dma

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

• Entrées Courant : (0…4….20mA ) Avec ou sans alimentation du capteur
• Prise de simulation: (commutation automatique de l’entrée) Permettant la vérification complète des boucles sans déconnexion
• Quadruple isolation galvanique (1000 V )

• 2 Sorties Courants active ou Passive Indépendante Tenue en charge: 750 ohms

• Conception entièrement analogique
• Connectique débrochable
• Alimentation universelle: 20 à 265 Vac /Vdc ou 24Vdc
• Transparence HART
• Conformité SIL2 et SIL3 selon IEC 61508
Le convertisseur de mesure analogique CAL23DmA-S2 assure l’isolation et la duplication de signaux 4..20mA
avec un très haut niveau de fiabilité. La quadruple isolation galvanique (Entrée/ Sortie 1/ sortie 2/ Alimentation)
permet une indépendance complète des boucles de courant.

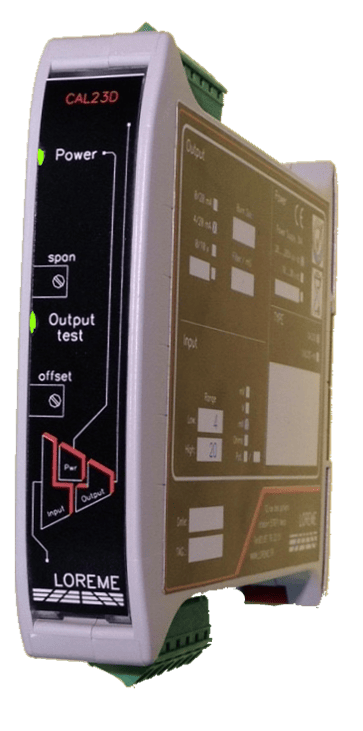

CONDITIONNEUR ET ISOLATEUR GALVANIQUE POUR SIGNAUX ANALOGIQUE

Téléchargements :

cal23d

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

• Entrées process : mV, V , mA , A, Ohms , potentiomètre Jusqu’à 1000Vdc et 10Adc en direct

• Triple isolation galvanique : 2500Vac permanant
• Entrée et Sortie Courant active ou Passive
Alimentation capteur 2 fils ou 3 fils : 22V , 200mA

• Temps de réponse typique 10ms , Option bande passante 1 KHz

• tenue en charge de sortie > 1500 ohms
• Alimentation universelle: 20 à 265 Vac-dc ou 10 à 30Vdc
• Application : isolateur de boucle de courant Mesure tension ou courant continu
Le conditionneur de mesure CAL23D permet de réaliser l’adaptation et l’isolation d’un large éventail de signaux
analogiques dans un process industriel. La triple isolation galvanique (Entrée/Sortie/Alimentation) permet de
garantir une sécurité de fonctionnement optimale.

DUPLICATEUR DE SIGNAL 8 VOIES

Téléchargements :

cal150-8

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

isolateur 4-20mA ou 0-10V
• 8 entrées courant 0..4..20mA isolées actives ou passives , 8 alimentations capteur 24V isolées
autres combinaisons disponibles:
1 entrée / 8 sorties
2 entrées / 2 x 4 sorties
4 entrées / 4 x 2 sorties

• Sortie sur bornier ou connecteur ou cordon de pré-câblage automate

• Alimentation universelle 20…265Vac-dc

• Isolation totale : entrées/sorties/alimentation et entre voies

• Option transparence Hart
• Option SIL2 et SIL3 selon IEC 61508
Cet isolateur galvanique intègre 8 cellules permettant de remplacer les interfaces de câblage automate ,
en apportant la sécurité liée à l’isolation des boucles de courants ainsi que l’alimentation individuelle de chaque
capteur si nécessaire.

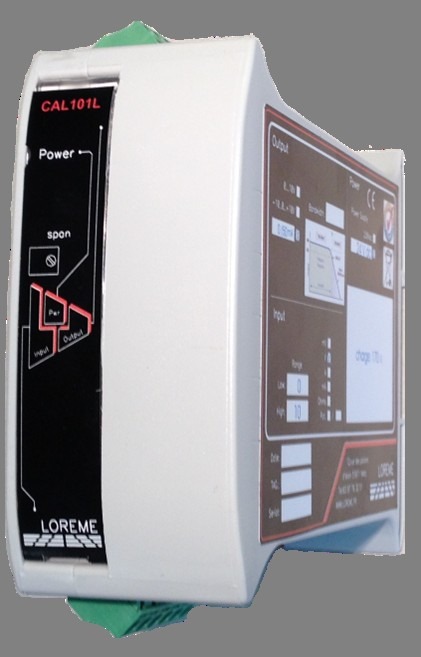

AMPLIFICATEUR DE PUISSANCE À FORTE SORTANCE

cal101l

Téléchargements :

cal101l-cal140

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

conditionneur de signal analogique
• Application:
Commande de vanne, positionneur, vérin, actionneur…
Amplificateur de courant ou de tension
Conditionneur de signal à forte amplitude

• Puissance de sortie jusqu’a: 150 VA
• Sortie courant ou Tension:
unipolaire jusqu’à 80V / 5A
ou bipolaire jusqu’à +/-30V / 5A

• Totalement Protégé : Courts circuits, Surcharges, Thermique

• Triple isolation galvanique entrée / sortie / alimentation

• Bande passante sur demande jusqu’à 20Khz Temps de réponse mini < 0.1ms
Ces amplificateurs conditionneur de signaux analogiques permettent la commande de puissance d’actionneur
ou de vanne motorisé. ils assurent l’amplification, la mise à l’échelle et l’isolation du signal de consigne.
