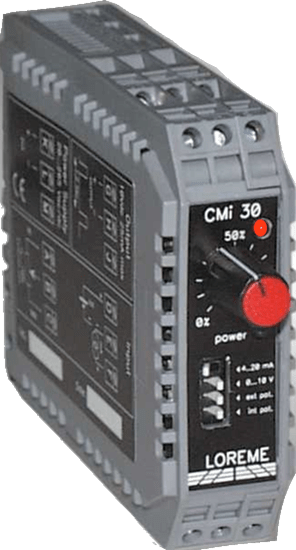

CONVERTISSEUR ANALOGIQUE EN SORTIE TRAIN D’ONDE POUR COMMANDE DE RELAIS STATIQUE

cmi30

Téléchargements :

  • Manuel
  • declaration-UE-de-conformite-CMi30.pdf
  • Fichier supplémentaire 2
  • Fichier supplémentaire 3
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2
  • Manuel
  • declaration-UE-de-conformite-CMi30.pdf
  • Fichier supplémentaire 2
  • Fichier supplémentaire 3
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2

cmi30

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

• Commande directe de relais statique synchrone en train d’onde entière ( MLi , PWM )
– Mode doseur fixe
– Mode convertisseur de consigne analogique
• Consigne proportionnelle commutable
– interne par potentiomètre
– externe (4..20mA , 0…10V ,potentiomètre)
• Application :
– Pilotage de résistances chauffantes pour:
– fours, bain d’huiles, process industriel
– chambres climatiques,
– bancs d’essai…..
• Sortie tension ou contact sec par relais statique : 0…10V
Doseur d’énergie à commande analogique (interne ou externe) avec sortie à rapport cyclique variable
permettant une commande de relais statique de type “zero-crossing” destiné à la régulation d’élément chauffant.

COMPARATEUR DE CODE GRAY POUR CODEURS À SORTIES PARALLÈLES

Téléchargements :

  • manuel-CCN165-fr.pdf
  • Fichier supplémentaire 1
  • Fichier supplémentaire 2
  • Fichier supplémentaire 3
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2
  • manuel-CCN165-fr.pdf
  • Fichier supplémentaire 1
  • Fichier supplémentaire 2
  • Fichier supplémentaire 3
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2

ccn165

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

• 2 groupes de 25 entrées TOR parallèles (de 4 à 25 bits en code gray )

• 3 sorties Relais + 1 sortie Watchdog seuils différentiels d’entrée programmables

• Application : Contrôle de synchronisation de 2 capteurs

Le CCN165 est un comparateur de code numérique parallèle permettant un contrôle de simultanéité de deux
organes mécaniques , Les sorties relais permettent l’arrêt sur un écart trop important ou sur une défaillance de
fonctionnement . l’afficheur permet un diagnostic rapide du fonctionnement et le paramétrage du produit.

CONVERTISSEUR ANALOGIQUE NUMÉRIQUE 4…20 MA VERS BCD – GRAY – BINAIRE

Téléchargements :

can105

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

• Entrée Analogique
4…20mA résolution 12 bits

• Sorties TOR parallèles
code GRAY ou Binaire ou BCD
(14bits + validation)

• Communication Ethernet Modbus TCP

Le CAN105 est un convertisseur analogique numérique permettant la retransmission sous forme binaire, Gray,
BCD parallèle d’un signal d’entrée analogique (4…20mA) , l’afficheur permet un diagnostic rapide du bon fonctionnement ( affichage du courant d’entrée , de l’échelle physique associé et de l’état des sorties).

TRANSMETTEUR ANALOGIQUE ISOLÉ ALIMENTÉ PAR LA BOUCLE 4..20MA

Téléchargements :

cal45

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

• CALP45: Entrée Pt100 , Pt1000, Ptxxx, montage 2 ou 3 fils
• CALT45: Entrée thermocouple
• CAL45: Entrée mV, V (dc), mA (dc), potentiomètre
• Isolation: entrée / sortie
• Technique 2 fils alimenté par la boucle 4-20mA

• Led permettant le contrôle immédiat de la boucle et du capteur
Led Verte boucle 4…20mA OK ; Led rouge défaut capteur

• Conformité SIL2 et SIL3 selon IEC 61508

Les conditionneurs de la série CAL45 permettent la conversion d’entrée Pt100, Thermocouple, mA, mV
ou potentiomètre en une sortie courant 4…20 mA, en technique 2 fils isolée. Leurs utilisation est recommandé
pour éliminé les boucles de masse , ou pour assurer la protection du système d’acquisition.

TRANSMETTEUR ANALOGIQUE POUR MONTAGE EN TÊTE DE SONDE

Téléchargements :

cal40

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

Entrée PT100 PT1000 ou Potentiomètre

• CALP40 transmetteur de température Pt100 ….. Pt1000
• CALpot40 Entrée potentiomètre
• CALP40Si version ATEX Sécurité intrinsèque
• Montage tête de sonde antivibratoire à ressort

• Technique 2 fils alimenté par la boucle 4-20mA
• Led de contrôle immédiat de la boucle et du capteur
Led Verte boucle 4…20mA OK
Led rouge défaut capteur

• Conformité SIL2 et SIL3 selon IEC 61508
Le convertisseur de mesure CAL40 permet de conditionner les signaux issus de sonde de température ou de
capteur de position (potentiomètre) en un courant 4….20 mA technique 2 fils (alimenté par la boucle de mesure)
DESCRIPTIF:
Entrée Mesure de température:
– Sondes à résistance platine Pt100 ou Pt1000 montage 3 fils
– Linéarisation et compensation de longueur de câble
– Personnalisation de l’étendue de mesure en fin de fabrication

ISOLATEUR DUPLICATEUR 4…20MA 2, 3 OU 4 VOIES SIL2 / SIL3

cal4 100ig

Téléchargements :

cal4-100ig

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

CAL4/100ig CAL4/100igM
• CAL4/100ig (duplicateur de boucles)

• CAL4/100ig4: 1 ou 2 entrées vers 4 sorties

• CAL4/100igM (isolateur multi – boucles)

• CAL4/100igM4: 4 entrées, 4 sorties

• Entrées: 0..10V ; 4..20mA actives ou passives
• Sorties: 0..10V ; 4…20mA
avec bornes test et Led de contrôle de boucle

• Alimentation Ac-dc universelle 20…..265V

• Option transparence Hart
• Option SIL2 et SIL3 selon IEC 61508
Série d’isolateurs galvaniques composé de plusieurs cellules indépendantes et autonomes conçus pour le traitement des boucles de courant 0..4..20 mA . Chaque entrée peut être active ou passive, permettant de mesurer un courant issu d’un transmetteur actif ou d’alimenter un convertisseur en technique 2 fils et de mesurer le courant de la boucle.
De par la conception modulaire de ces isolateurs, il est possible d’isoler jusqu’à 4 boucles indépendantes ou
d’obtenir par la mise en série des entrées, jusqu’à 4 recopies isolées d’une même boucle.
De même, la mise en série ou parallèle des sorties permet d’obtenir des charges plus élevées ou des courants
de sortie plus importants.

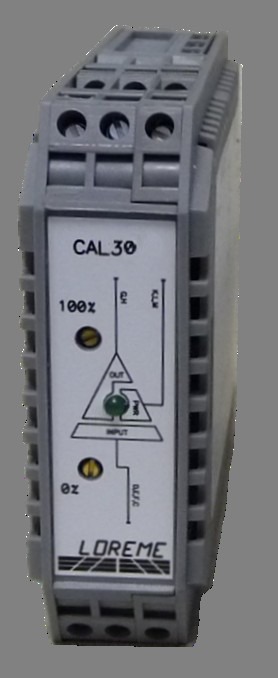

CONDITIONNEUR ISOLATEUR DE SIGNAUX ANALOGIQUES UNIVERSEL

cal30

Téléchargements :

  • Manuel
  • declaration-UE-de-conformite-CAL30-35IG.pdf
  • Fichier supplémentaire 2
  • Fichier supplémentaire 3
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2
  • Manuel
  • declaration-UE-de-conformite-CAL30-35IG.pdf
  • Fichier supplémentaire 2
  • Fichier supplémentaire 3
  • Fichier supplémentaire 4
  • Fichier supplémentaire 5
  • Fichier supplémentaire 6
  • Fichier supplémentaire 7
  • Fichier supplémentaire 8
  • Lien direct 1
  • Lien direct 2

cal30-35

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

• Tout type d’entrées par carte de mesure interchangeable
Volt ,mV, mA, potentiomètre, fréquence, thermocouple, PT100, PT1000, pont de jauge

• Sortie analogique unipolaire ou bipolaire:
0..4..20mA ;0…1…5…10V ;+/-20mA; +/-10V; fréquence
• Fonction spéciale :
Sélecteur de valeur maximum de 2 entrées analogiques
Sélecteur de valeur minimum de 2 entrées analogiques
Convertisseur tension fréquence,….
Sommateur, différentiateur, valeur absolue,…….
• Triple isolation galvanique
Entrée / sortie / alimentation
• Version signaux rapides
temps de réponse mini < 50us
bande passante jusqu’a 20 kHz
Les convertisseurs de mesure CAL30 et CAL35 permettent de transformer, d’adapter et d’isoler une très
large diversité de signaux analogique. une conception interne modulaire ( carte d’entrée interchangeable)
permet de créer de nouvelles fonctionnalités pour de chaque besoin spécifique.

ISOLATEUR AUTOALIMENTÉ POUR BOUCLE DE COURANT 0..4…20MA SIL2 / SIL3

cal25igd

Téléchargements :

cal25igd

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

• Jusqu’à 8 voies isolées
Disponible de 1 à 8 voies indépendantes

• Très Haute densité 8 isolateurs en largeur 23 mm

• Sans alimentation auxiliaire Auto alimenté par le courant de boucle

• Excellente linéarité : 0.1%
• Faible temps de réponse : < 2 ms
• Faible perte d’insertion : < 65 ohms
• Connectique débrochable
• Option SIL2 et SIL3 selon IEC 61508
• Applications
Isolation entres automates
Le séparateur galvanique CAL25IGD est dédié à l’isolation de boucle de courant 0…4…20mA. Sans alimentation
auxiliaire, il s’insère facilement dans les boucles de courants existante, pour éliminer les courants de fuite liés
au rebouclage de masse, ou les problèmes de mode commun. Sa forte intégration permet un important gain de
place. La technologie de l’isolateur assure excellente fiabilité et une durée de vie supérieure à 40 ans.

ISOLATEUR GALVANIQUE AUTO-ALIMENTÉ POUR BOUCLE DE COURANT

cal25ig

Téléchargements :

cal25ig

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

0-10mA , 0-20mA , 4-20mA , 10-50mA ,…

1 à 2 voies indépendantes option transparence Hart
3 voies indépendantes rigidité électrique 2500 Veff
1 voie, isolation de transmetteur en technique 2 fils

• Sans alimentation auxiliaire Auto alimenté par le courant de boucle

• Excellente linéarité : 0.1%
• Faible temps de réponse : < 2 ms
• Très faible perte d’insertion : < 65 ohms
• Large plage, rapport 1/1: 0..4…10…20…50mA
• Option SIL2 et SIL3 selon IEC 61508

Les séparateurs galvaniques de type CAL25IG sont dédiés à l’isolation de boucle de courant 0…4…20mA.
Ne nécessitant pas d’alimentation auxiliaire, ils s’insèrent facilement dans les boucles de courants existante
pour éliminer les boucles de masse ou les problèmes de mode commun.

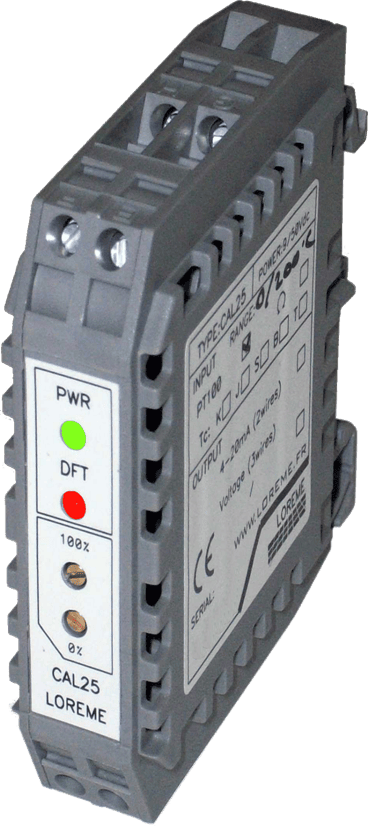

TRANSMETTEUR ANALOGIQUE POUR PT100 , THERMOCOUPLE

Téléchargements :

cal25

, ,

télécharger la fiche complète
TELECHARGER LA FICHE COMPLETE
DEMANDE DEVIS

• CALP25 entrée PT100, PT1000 montage 2 ou 3 fils
• CALT25 entrée thermocouple
• CAL25 entrées mV, mA, potentiomètre
• Technique 2 fils , alimenté par la boucle 4-20 mA
• Technique 3 fils , Sortie 0-10 V
• CAL25isoV isolateur
entrées 0..10V sortie 0…10V alimentation 24Vdc
entrées +/-10V sortie +/-10V alimentation 24Vdc

• Led de contrôle de la boucle et du capteur
Led Verte boucle 4…20mA OK
Led rouge défaut capteur

• Conformité SIL2 et SIL3 selon IEC 61508
Les conditionneurs de la série CAL25 permettent pour une grandeur d’entrée Pt100, Thermocouple, mA, mV ou
potentiomètre d’obtenir une sortie courant 4…20 mA, en technique 2 fils, ou une sortie tension
0..1..5..10 V en technique 3 fils. Le CAL25isoV est un isolateur de tension compact de rapport 1:1
